R3133 シリーズ
内部カウンター型 遅延機能付き ボルテージディテクタ

データシートダウンロード

  • 概要

    R3133 シリーズは遅延回路内蔵のCMOSボルテージディテクタICです。検出電圧と解除電圧が同じでヒステリシスがありません。MR端子に"L"信号を入力するとマニュアルリセット信号を出力します。リセット信号は"H"です。遅延時間は内蔵のカウンタによってTYP. 240msで生成されるので、遅延用コンデンサは不要です。

  • 仕様
    民生
    動作電圧範囲 0.8 V ~ 6.0 V (6.5 V)
    動作温度範囲 -40°C ~ 85°C (125°C)
    消費電流 Typ. 0.8 µA (R3133x27x:VDD=3.0V)
    検出電圧範囲 1.0 V ~ 5.0 V (0.1 Vステップ)
    2.32 V, 2.63 V, 2.93 V, 3.08 V, 4.38 V, 4.63 V
    検出電圧精度 ±2.0% (Ta = 25°C)
    検出電圧温度係数 Typ. ±100 ppm/°C
    解除遅延時間 Typ. 240 ms
    解除遅延時間精度 ±15.0%
    出力形態 CMOS, Nch Open Drain
    パッケージ SON1612-6
  • 技術資料
    • タイミングチャート

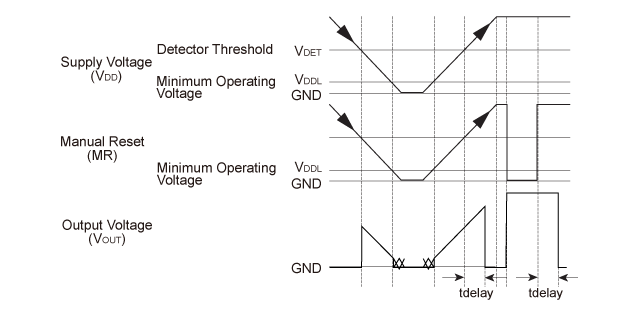

      タイミングチャート

      検出電圧と解除電圧は同じで、ヒステリシスはありません。
