NJZ1289
250W电源, 室外型
NJZ1289
250W电源, 室外型
拡大
概述
特征
交流/直流电源规格概述
- 输入交流电源电压: 100 ~ 240 VAC
- 输出直流电源电压: +48 VDC
- 输出直流电量: 250 W max.
其他
- 配备功率因数矫正（PFC）
- 对流空气冷却
- 符合RoHS标准
产品一览
| 型号 | 电源特性 | 适用的BUC产品 |
| NJZ1289 | +48 VDC / 250 W max. | NJT8319系列 → NJT8370系列 → |
|---|

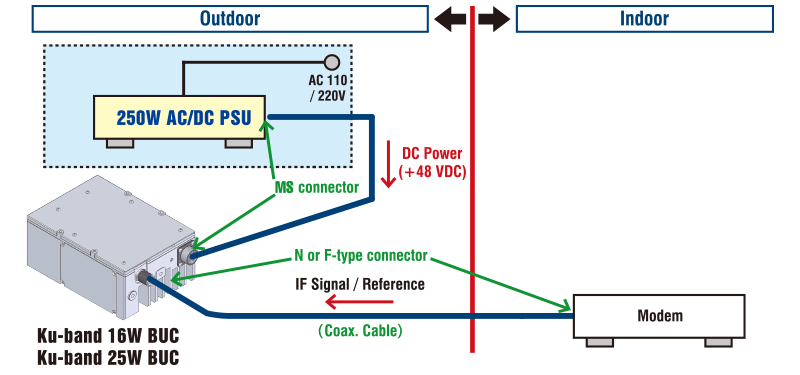

连接概述
规格
| 项目 | 规格 | ||
|---|---|---|---|
| 输入交流电源接口 | C016 20C003 200 12 / 安费诺制 | ||
| 输出直流电源接口 | PT02E-14-12S(025) / 安费诺制 | ||
| 输入交流电源电压范围 | 规格值: 100 ~ 240 VAC 最大额定值: 90 ~ 264 VAC |
||
| 输入交流电源频率 | 50 / 60 Hz | ||
| 输入交流电源电流 | 3.6 A max. | ||
| 输出直流电源电压 | +48 V nom. | ||
| 输出直流电量 | 250 W max. | ||
| 可保证运行的温度范围 | -40 ~ +55 ℃ | ||
| 防水 / 防尘性能 (IP防护等级) | IP67 | ||
| 重量 | 1.6 kg | ||
| 尺寸 | (L) 186 x (W) 133 x (H) 60 mm (不含接口和螺丝) | ||
技术资料
-
设计支持
-
操作说明/注意事项
- 注意事项
数据表中提供了详细的处理说明/注意事项。 -
