R3111 系列

10V输入电压检测器

下载数据表

消费品用 ( 0.7MB )

ECAD 模型: 了解详情

拡大

概述
规格
技术资料
品质&封装
常问问题
购买 / 联系我们

概述

The R3111 Series are CMOS-based 10V input voltage detector ICs that can operate at low voltage. R3111 is a simple voltage detector without an internal delay circuit. The output types are Nch open drain "L" output, Nch open drain "H" output and CMOS output.

规格

	消费
工作电压范围	0.7 V to 10.0 V (12.0 V)
工作温度范围	-40°C to 85°C (125°C)
电源电流	Typ. 1.0 µA
检测器阈值范围	0.9 V to 6.0 V (0.1 V step)
检测器阈值精度	±2.0% (Ta = 25°C)
检测器阈值温度系数	Typ. ±100 ppm/°C
输出类型	CMOS,Nch Open Drain
封装	SON1612-6, SC-82AB, SC-88A, SOT-23-3, SOT-23-5, SOT-89

用以下条件检索类似商品

分类：电压检测器（复位芯片）

	输入电压 min (V)	0.7
	输入电压 max (V)	10.0
	解除延迟时间	No
	检测电压 min (V)	0.9
	检测电压 max (V)	6.0

技术资料

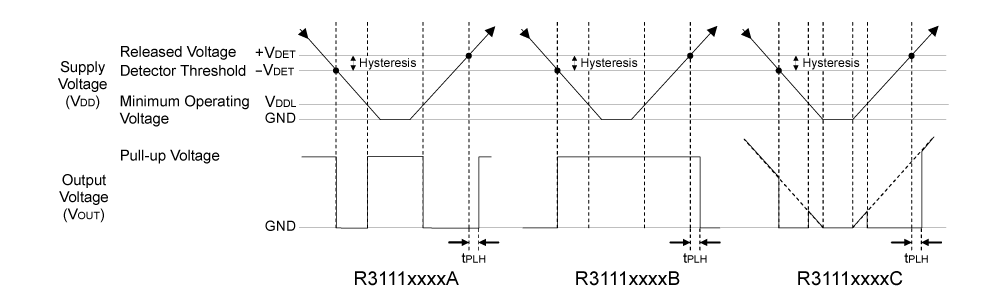

Timing Chart

品质&封装

产品名称	封装	标注	信赖性
R3111Dxx1x-TR-FE	SON1612-6	R3111D	R3111D-FE
R3111Qxx1x-TR-FE	SC-82AB	R3111Qxx1	R3111Qxx1-FE
R3111Qxx2x-TR-FE	SC-88A	R3111Qxx2	R3111Qxx2-FE
R3111Nxx1x-TR-FE	SOT-23-5	R3111Nxx1	R3111Nxx1-FE
R3111Nxx2x-TR-FE	SOT-23-3	R3111Nxx2	R3111Nxx2-FE
R3111Hxx1x-T1-FE	SOT-89	R3111H	R3111H-FE
