新闻稿
2021年10月12日

新日本无线推出一款CMOS比较器NJU77212具有0.6uA超低消耗电流
和高EMI抑制特性，最适合移动无线通信设备

具有0.6uA/ch超低消耗电流，有助于遥控传感器、能源采集用途设备的长时间驱动
业界领先水准※1的高EMIRR 100dB，有助于减少传感器设备EMC设计工时
有25mA高输出电流，可消减后段驱动器，有助于设备小型化

　新日本无线最新研发的CMOS比较器 NJU77212具有0.6uA/ch超低消耗电流和业界领先水准的100dB高EMI抑制特性，并已经开始提供样品。

※1 ：2021年9月　新日本无线调查结果

开发背景和产品概要

　随着物联网技术的不断进化，热、声音、光等多种模拟信号通过网络以数字信息方式进行互换。因此，对于不断增加的物联网器件来说，传感器的节能化是保持社会持续发展的重要战略。并且，近年的物联网器件多使用像蓝牙那样的无线通信来发射接收信号，因此要求电子元器件能够抗无线设备的RF干扰，保证稳定工作。
　NJU77212的消耗电流仅有极小的0.6uA/ch，最适合要求超低消耗电流的应用设备。并且，拥有业界领先水准100dB的高EMI抑制特性，即使在无线通信环境下也可以稳定工作。

NJU77212特点

    • 1.　具有0.6uA/ch超低消耗电流、1.7V低压工作、搭载Dynamic Transient Stabilizer TM 的轨到轨输入功能
      • 　NJU77212是仅有0.6uA/ch超低消費電流的比较器。
        　NJU77212的宽压范围为1.7V～5.5V，能够应对低压应用的1.8V数字电源。由于备有轨到轨输入功能，即使使用1.8V电源，也能够检测出0V～1.8V的全幅信号。NJU77212搭载有安稳轨到轨输入特性的本公司独自电路技术Dynamic Transient Stabilizer TM。此功能是在输入基准电压Vref即使发生变化时，也能够让比较器的传播延迟时间不会有太大变化，并且维持稳定的输出响应（参照图1）。此功能特别在像窗口比较器或电平探测器这样拥有多个基准电压Vref的应用上发挥作用。（参照图2）。

什么是 Dynamic Transient Stabilizer TM　(D.T.S)

　本公司独自开发的轨到轨输入电路技术，特点是输入基准电压Vref即使发生变化，响应时间也不会有明显变化。


图1　使用NJU77212，当基准电压Vref发生变化时，传播延迟时间变化很小

20211011_Fig-2-1

有多个基准电压Vref的
比较器电路

 20211011_Fig-2-2

使用一般比较器时，
Vo1和Vo2的响应有很大不同

 20211011_Fig-2-2

使用备有D.T.S.的NJU77212时，
Vo1和Vo2的响应区别不大

图2　NJU77212搭载有Dynamic Transient Stabilizer TM　，即使Vref发生变化，保持稳定的响应特性

    • 2.　拥有业界领先水准的100dB高EMI抑制特性，有助于减少设备的EMC设计工时及设备小型化
      • 　用蓝牙等无线通信控制的传感器设备呈现增加趋势。这种无线通信多使用GHz的高频段。
        　NJU77212比较器在保持超低消耗电流特点的同时，也实现了业界领先水准的100dB高EMIRR※2（参照图4）。这意味着当比较器输入端子射入100mVpk的电磁波时，输入失调电压仅有1uV变动。
        　NJU77212的高EMIRR有助于减少传感器设备的EMC设计工时。并且，以往在EMC对策上需要使用的电容和电阻不在需要，有助于设备的小型化。

※2 EMIRR:

如果GHz频段的电磁信号源出现在IC附近时，IC内部的PN接合会整流电磁波，这样比较器的输出电压会出现反转的错误工作（参照图3）。此显示电磁干扰抑制比的技术指标就是EMIRR ( Electro Magnetic Interference Rejection Ratio ) 。数值越大，对电磁波抑制越强，即使在无线通信环境下，也保持稳定工作。

图3　电磁波造成比较器错误工作（反转）案例
图4　NJU77212实现高EMIRR（100dB）
    • 3.　具有25mA高输出电流，无需后段的驱动器，有助于设备的小型化
      • 　NJU77212尽管具有0.6uA/ch超低消耗电流，还能够输出25mA大电流的能力（参照图5）。这种输出能力能够直接驱动LED和继电器开关，从而消减掉以往所需的驱动器部件。例如，通常以低功耗运作的传感器监测，只在异常状况下点亮LED，像这样的报警装置应用，NJU77212有助于实现设备的小型化（参照图6）。

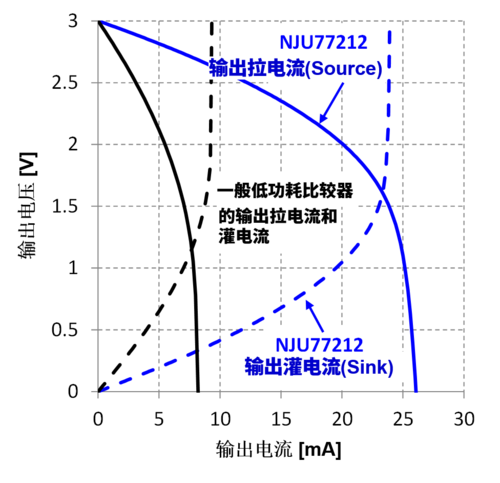

图5　NJU77212的输出电流能力
图6　NJU77212的高输出电流可消减后段驱动器

产品外观图


NJU77212R (MSOP8(VSP8))


NJU77212KU1 (DFN8-U1(ESON8-U1))

产品性能

  • 超低消耗电流 ： 0.6uA/ch typ.
  • 高EMIRR ： 100dB typ.（f=1.8GHz）
  • 工作电压 ： 1.7V to 5.5V
  • 搭载Dynamic Transient Stabilizer TM（D.T.S.）的轨到轨输入
  • 输出电流 ： 25mA typ.
  • 过大输入保护（输入耐压）
  • 推挽输出
  • 输入失调电压 ： 7mV max.
  • 传播延迟时间 ： 9.8us typ.（Rise） / 4.8us typ.（Fall）
  • 工作温度 ： -40ºC to 105ºC
  • 封装 ：MSOP8(VSP8)（2.9mm×4.0mm） / DFN8-U1(ESON8-U1)（2.0mm×2.0mm）

应用

  • 移动无线通信设备
  • 监控、报警装置
  • 电池驱动的遥控传感器
  • 能源采集应用
  • 可穿戴器件

生产计划

  • 样片已经开始提供
  • 量产预计2022年上旬开始

超低功耗的比较器系列产品

　超低功耗比较器正扩展系列产品。输出将是开漏极和推挽形式，电路数将设置为1ch和2ch。现正提供全种类样片。

电路数 产品名 输出形式 外观封装 开发状况 样片
1ch. NJU77210 20211011_PP-Fig.png
推挽输出		 20211011_NJU77210_SC-88A.jpg
SC88A
SOT-23-5
DFN6-G1(ESON6-G1)		 开发中 提供
2ch. NJU77212 20211011_PP-Fig.png
推挽输出		 20211011_NJU77212_VSP8.jpg
MSOP8(VSP8
DFN8-U1(ESON8-U1)		 开发中 提供
1ch. NJU77220 20211011_OD-Fig.png
开漏极输出		 20211011_NJU77220_SC-88A.jpg
SC88A
SOT-23-5
DFN6-G1(ESON6-G1)		 开发中 提供
2ch. NJU77222 20211011_OD-Fig.png
开漏极输出		 20211011_NJU77222_VSP8.jpg
MSOP8(VSP8)
DFN8(ESON8)		 开发中 提供
