~ 拥有行业界领先水平的低温漂性能 ~
高精度、低功耗、轨到轨输入输出、高EMC性能
双路运算放大器 “NL6002” 新品上市
双路运算放大器 “NL6002” 新品上市
日清纺微电子即将上市一款高精度、低功耗、轨到轨输入输出、高EMC性能的双路运算放大器“NL6002”。
精密测量仪使用各种传感器来监测、控制和优化能源效率。为了实现更精确的测量,不仅需要传感器,高精度、高可靠性的运算放大器也是必不可少的。
NL6002是一款高精度运算放大器,具有1.6V的低工作电压、15µA/ch Typ.的低消耗电流,同时又实现了150µV max.的输入失调电压、0.9µV/°C max.的失调电压温漂以及高EMC性能。低压工作和低消耗电流特性也适合电池驱动的传感器。NL6002 与高精度传感器相结合,可提高客户产品的性能和可靠性。
产品名 | NL6002AF/NL6002AN |
样品价格 (1000个起购参考价格/含税※) |
220日元 |
样品订购开始日 | 2024年 10月 29日 |
月产量 | 50万个 |
- ※价格基于2024年10月的消费税率
产品特点
1. 利用线性特性的低温漂技术可在宽温范围内实现低误差放大
NL6002采用了Xtended 微调这一独特的微调技术,实现了低失真、低温漂特性。 通过该技术,实现了以往微调方法难以实现的0.9µV/°C max. 的温漂性能,在线性运算放大器中拥有行业界领先水平的 (※1) 低温漂特性,可以在宽温范围内实现低误差放大。
图①是以往微调方法和Xtended微调方法的温漂比较图。
※1 日清纺微电子于10月29日 调查的结果

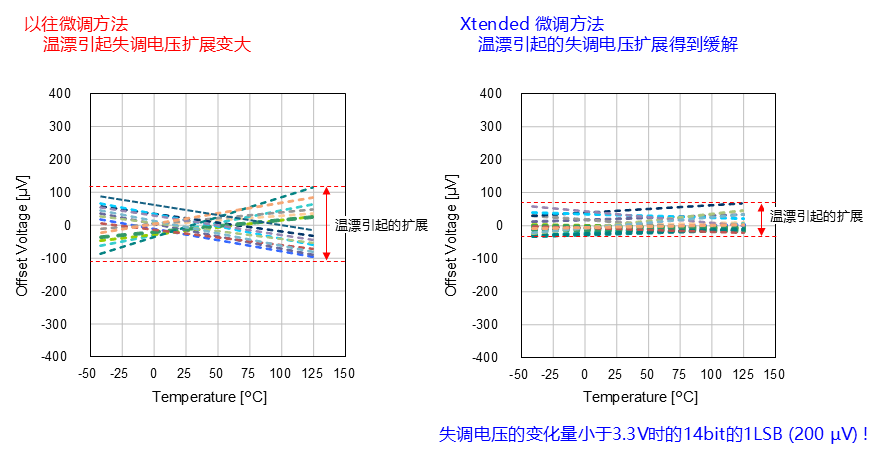

【图①:以往微调方法和Xtended 微调方法的比较】

2. 低压工作(1.6V~)下的轨到轨输入输出
NL6002具有低压工作和低消耗电流特性,非常适合电池供电的各种传感器应用。此外,由于是轨到轨输入输出,即使电池供电时电源电压受限,也能高效地处理输入信号,从而提高系统设计的灵活性,支持各种应用。

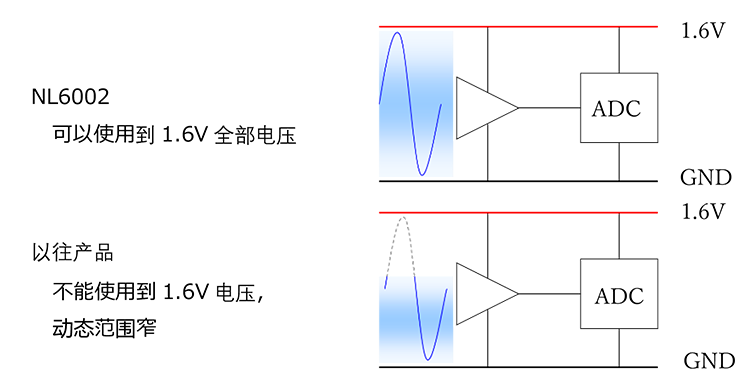

【图②:和以往产品的比较】

3. 高 EMC 性能降低了开发时的返工风险,有助于应用稳定工作
电磁噪声会对电子部件的工作产生不良影响,导致电子部件误动作和发生故障。此外,如果在抗噪性评估中发生问题的话,从原因分析到设计更改,甚至到搭载零部件的选定阶段都需要返工。NL6002的高EMC性能有助于降低返工风险和应用的稳定工作,即使在工业设备传感器以及工厂等恶劣环境下也能放心使用。

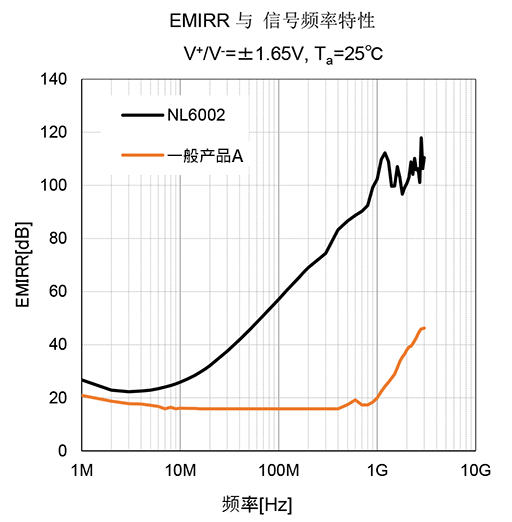

【图③:实测值比较】

产品图片
NL6002 (EMP-8-AN)(VSP-8-AF)
主要性能指标(详情请参阅产品数据表)
(V+ = 3.3V, V− = 0V, 标准值)
- 低输入失调电压 150µV max.
- 低输入失调电压温漂 0.9µV/°C max.
- 电源电压 1.6V to 5.5V
- 轨到轨输入输出
- 内置EMI 滤波器 EMIRR = 96dB at f = 1.8GHz
- 低消耗电流 15µA/ch
- 低输入偏置电流 1pA
- CMOS工艺
- 工作温度 -40°C to 125°C
- 封装 VSP-8-AF, EMP-8-AN, DFN3030-8-GF(开发中)
预想应用
- 电池供电设备
- 各种传感器放大器:应变计、热电堆、流量传感器等
- 光电二极管放大器
