R1270 系列
3A 34V输入带PLL同步功能的PWM/VFM降压DC/DC转换器

封装1
封装1

概述

R1270系列是基于CMOS工艺可最大输入34V(额定36V)、PWM/VFM控制可输出3A*的降压DC/DC转换器。可以选择固定PWM控制或PWM/VFM自动切换控制的功率控制方法(VFM模式:轻负载时自动切换到高效率的模式)。因此可在轻负载下实现高效率。内置软启动电路、折回式保护电路和锁存式保护电路(仅限A版本),只需使用外置线圈、电阻、二极管和电容器即可轻松配置高效的DC/DC转换器。也可内置PLL实现与外部频率同步。 *)因为输出电流受条件和外置部件的影响,所以请将此视为参考值。

规格

消费 工业 车载
输入电压范围 3.6 V to 34.0 V (36.0 V)
工作温度范围 -40°C to 105°C (125°C) -40°C to 125°C (150°C) -40°C to 125°C (150°C)
电源电流 Typ. 18 µA
待机电流 Typ. 0 µA
输出电压范围 Externally Adjustable: 0.8 V to 31.6 V
反馈电压 0.8 V
反馈电压精度 ±8 mV
反馈电压温度系数 Typ. ±100 ppm/°C (−40°C ≤ Ta ≤ 125°C)
输出电流 3 A
振荡器频率 Externally Adjustable: 300 kHz to 2.4 MHz
最大占空比 Min. 93% (fosc = 300 kHz), Min. 67% (fosc = 2.4 MHz)
封装 HSOP-18

下载数据表

保护回路/功能

TSD OCP OVP UVLO OVLO Reverse Shutdown Soft Start SSCG PGOOD Auto Discharge Anti-ringing Sequencing Max Duty Ext. Phase LED Adjust

功能说明

TSD 热关断电路
OCP 过流保护

注:以前标记为“ILX”的功能现在改为“OCP”。

OVP 过压保护
UVLO 欠压锁定功能
OVLO Overvoltage Lockout Protection
Reverse 反向电流保护电路
Shutdown 关机功能
Soft Start 软启动功能
SSCG Spread Spectrum Clock Generator Function
PGOOD Power Good Output
Auto Discharge 自动放电功能
Anti-ringing Anti-ringing Switch Function
Sequencing Start-up Sequencing Control
Max Duty 最大占空比
Ext. Phase 外部可调相位补偿
LED Adjust LED High-speed Dimming Control

功能说明

TSD 热关断电路
OCP 过流保护

注:以前标记为“ILX”的功能现在改为“OCP”。

OVP 过压保护
UVLO 欠压锁定功能
OVLO Overvoltage Lockout Protection
Reverse 反向电流保护电路
Shutdown 关机功能
Soft Start 软启动功能
SSCG Spread Spectrum Clock Generator Function
PGOOD Power Good Output
Auto Discharge 自动放电功能
Anti-ringing Anti-ringing Switch Function
Sequencing Start-up Sequencing Control
Max Duty 最大占空比
Ext. Phase 外部可调相位补偿
LED Adjust LED High-speed Dimming Control

用以下条件检索类似商品

分类:DC / DC开关稳压器

拓扑结构 Buck
输入电压
min (V)
3.6
输入电压
max (V)
34.0
输出电压
min (V)
0.8
输出电压
max (V)
31.6
输出电流
(mA)
3000
消费电流
(µA)
18

技术资料

  • Typical Application

    Typical Application

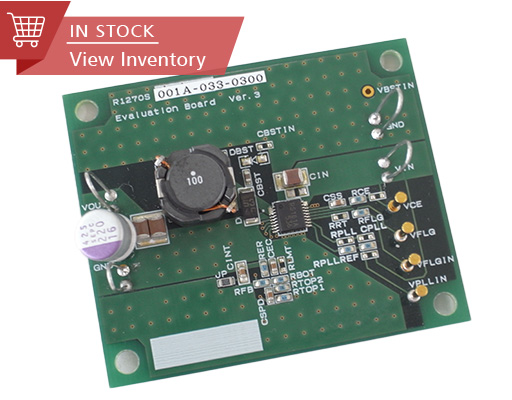

    * PLLREF pin must not be “OPEN”. When using the Nisshinbo Micro Devices' evaluation board, a pull-down resistor (RPLLREF2: 100 kΩ) is contained on the evaluation board.

  • Efficiency vs. Output Current

    Efficiency vs. Output Current

  • 相关信息

    • Prime Designer

      在线设计工具

      仿真设计某些功能只有注册 myNISD 才能使用。

      • [V]
      • [V]
      • [V]
      • [A]

品质&封装

  • 有关产品的详细信息,请参见数据表。
  • 封装文件或数据表包括封装尺寸,卷带规格,卷带盘尺寸,功耗和建议的焊盘图案。
