常见问题

数据手册是否规定了最大输出电流?

不同负载条件下的输出电流是不同的,因此未作统一规定。但是,可根据“最大输出电压-负载特征例”曲线图和“最大输出电压-最大输出电流特性实例例”曲线图计算出输出电流。

  1. 根据“最大输出电压-负载特性曲线力例”进行计算的方法:用实际使用的RL(负载电阻值)相对应的VOM(最大输出电压)除以 RL。即,IOM=VOM/RL
    ∗当负载连接于OUTPUT端子与GND之间时
    图4-1Fig4_1.根据“最大输出电压-负载特性例”曲线图计算负载电流的方法
  2. 根据“最大输出电压-最大输出电流特性例”曲线图进行计算的方法:
    如Fig4-2所示,斜率为V/I=(-)RL,通过VOM=0,IOM=0的直线与最大输出电压的交点所对应的电流值即为最大输出电流的值。
    ∗当负载连接于OUTPUT端子与GND之间时。

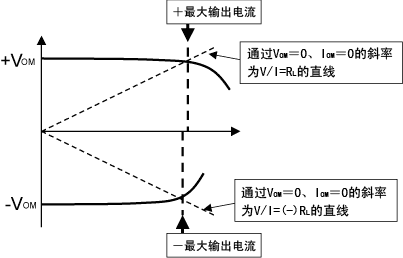

    图4-2Fig4_2.根据“最大输出电压-最大输出电流特性例”曲线图计算负载电流的方法
