什么是窗口式WDT？

看门狗定时器功能

以往的WDT（看门狗定时器）只有当微处理器的周期信号滞后于某一周期或中断时，才会检测到异常并输出复位信号。 而窗口式WDT是在周期信号的周期变短或变长时都能够检测到异常。 窗口式WDT适用于对可靠性要求较高的系统监控。

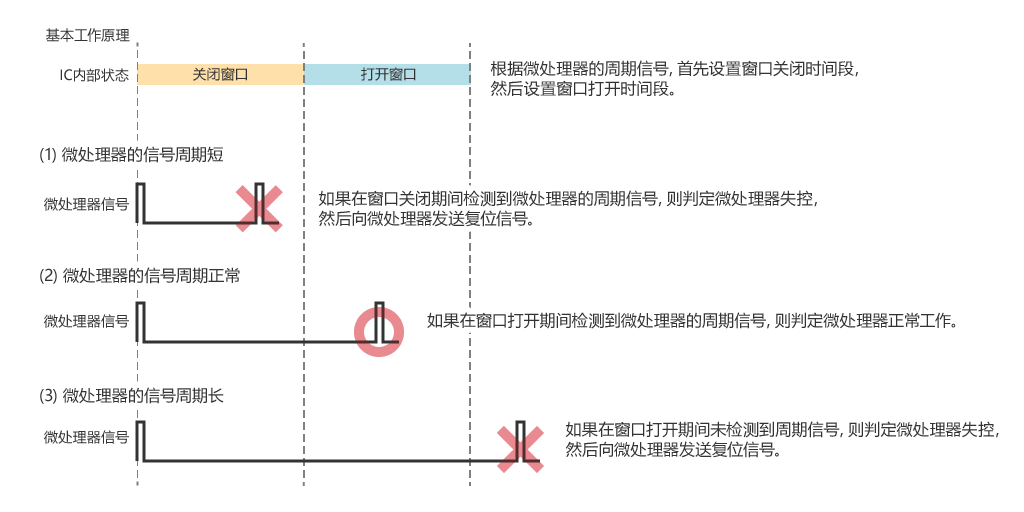

窗口式WDT的工作原理示意图

• R5110SxxxA/C 看门狗定时器



• R5110SxxxB/D 窗口式看门狗定时器
