新闻发布
2026年5月20日

实现业界领先*1的超低消耗电流Iq＝85nA
降压型DC/DC开关稳压器“NC2650系列”开始上市

日清纺微电子推出一款用于消费类电子设备的降压型DC/DC开关稳压器“NC2650系列”，该稳压器采用同步整流方式，具有Iq=85nA超低消耗电流和最大输出电流为1A的特点。

NC2650产品图片

NC2650系列 WLCSP-6-ZA2 (1.47 × 0.87 × 0.4ｍｍ)

随着物联网技术的不断进步，具备数据通信功能的设备快速普及。特别在安防设备、工业传感器和各种物联网设备中，很多应用都是使用一次电池（干电池）长期运作，为了减少设备维护频率，低功耗至关重要。此外，随着通信距离的扩大和功能的高度化，无线传感器网络（WSN）设备要求能够应对通信过程中电流增加的电源性能。
本产品就是为了满足这类市场需求而开发的降压型 DC/DC 开关稳压器，兼具超低消耗电流和大输出电流的特点。

  • 实现业界领先*1的超低消耗电流Iq＝85nA

    大幅降低了睡眠模式下的静态电流，对于待机时间长的物联网设备和传感器设备来说，有助于延长其电池寿命。

  • 低纹波电压和优异的负载瞬态响应特性

    纹波电压低，Typ. 10mVpp（IOUT＝500mA），快速的负载瞬态响应特性可抑制数据通信期间的电源波动，从而有助于减少传输错误。

  • 通过脉冲宽度调制 (PWM) / 脉冲频率调制 (PFM) 的自动切换控制，可在宽范围内高效工作

    轻负载时自动切换到 PFM模式，当负载电流增大时则切换到 PWM模式，即使在负载电流为1µA至10µA 的轻负载范围内也能保持 80% 以上的高效率，同时输出电流最大可达1A。

  • 备有关断功能和自动放电功能

    可通过 EN 引脚进行关断控制，且是否需要具备自动放电功能，可从以下两种版本中选择。

    • 有自动放电功能：NC2650ZAxxxAE2S
    • 无自动放电功能：NC2650ZAxxxBE2S
  • 采用超小型WLCSP封装

    采用适合高密度实装的WLCSP-6-ZA2封装（1.47 × 0.87 × 0.40mm），有助于设备小型化。

*1 与本公司以往产品相比

产品名 NC2650系列
样品价格
（1000个起购参考价格／含税※2）		 220日元
样品订购开始日 2026年5月20日
月产量 100万个

*2 价格基于2026年5月的消费税率

产品特点

1. 业界领先的低消耗电流和从轻负载到重负载的高效工作

本产品具有超低消耗电流Iq = 85nA（仅为以往产品的1/3）的特点。此外，还配备了PWM/PFM自动切换模式，可根据输出电流自动切换至最佳工作模式，从而从轻负载到重负载都能保持较高的功率转换效率。不仅如此，在重载下保持与以往产品相同的高效率的同时，即使在相当于待机时的轻负载范围内（IOUT = 1至10µA），也能实现80%以上的效率，从而在全负载范围内实现高效率化。由此，对于频繁在工作状态（ON）和待机状态（OFF）之间间歇性切换的物联网设备，有助于延长其电池寿命。

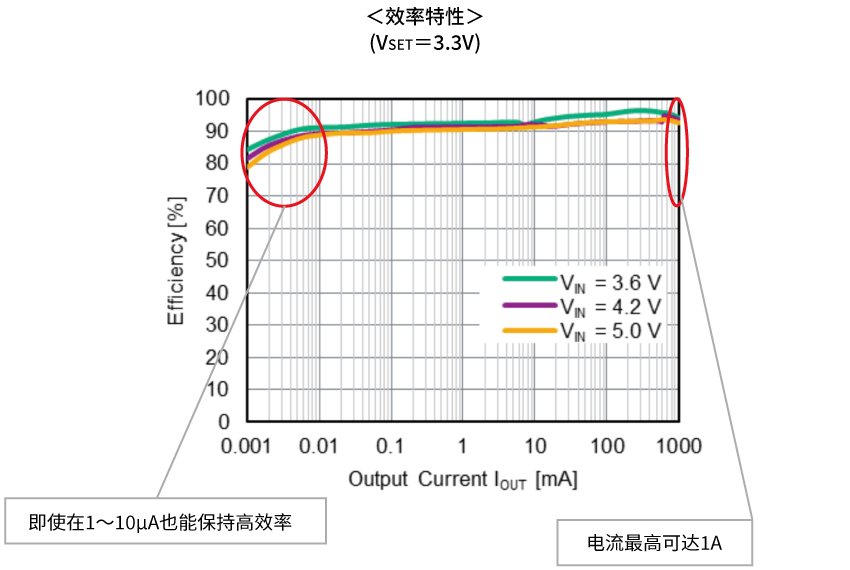

效率特性

2. 低纹波电压和快速负载瞬态响应特性可带来稳定的电源质量

本产品实现了与低功耗难以兼顾的低纹波电压特性Typ. 10mVpp（IOUT＝500mA）。并且，负载瞬态响应特性也得到了改善，与以往产品相比，压降降低至一半以下。由此，即使是无线通信设备或传感器设备等对噪声敏感的系统，也能为其提供稳定的电源供电。

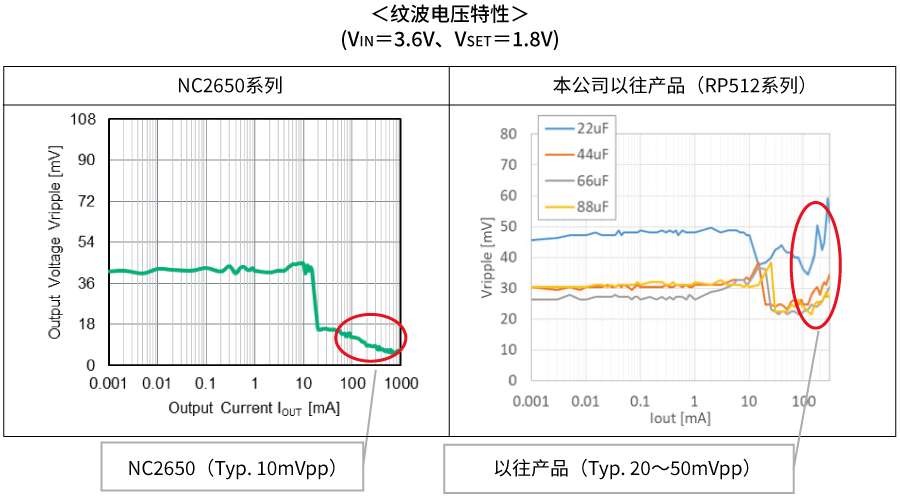

纹波电压特性

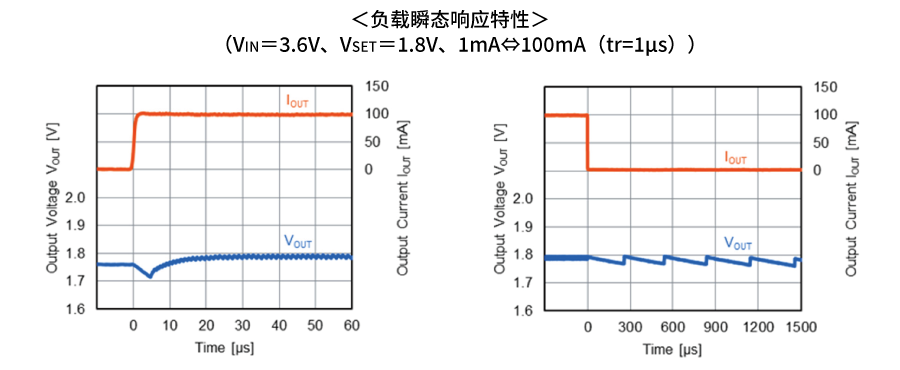

负载瞬态响应特性

主要性能指标（详情请参阅产品数据表）

特性项目 NC2650系列
输入电压范围（VIN） 1.8 V to 5.5 V (最大额定 6.5 V)
输出电压范围（VSET） 内部固定类型：0.8 V to 3.3 V (0.1 V step)
输出电压精度 ±1.0% (VSET ≥ 1.2 V)
±1.5％ (VSET < 1.2 V)
静态电流 Typ. 85 nA
效率 Typ. 85% (VIN = 3.6 V, VOUT = 3.3 V, IOUT = 1 µA)
Typ. 95% (VIN = 3.6 V, VOUT = 3.3 V, IOUT = 100 mA)
纹波电压 Typ. 10 mVpp (IOUT = 500 mA)
工作温度范围 Tj ＝ −40°C to 125°C
搭载功能 欠压锁定、热关机、软起动、自动放电(选择版本)
封装 WLCSP-6-ZA2　1.47 × 0.87 × 0.4 (mm)

应用示例

  • 助听器和医疗贴片
  • 智能手表
  • 物联网边缘终端
  • 无钥匙进入系统
  • 报警器和传感器网络设备
