Question

ICは、ラッチアップをおこしますか?

Answer

ICは、過電圧や逆電圧の印加によりラッチアップを起こすことがあります。

ICは、ラッチアップを起こすと破壊もしくは 動作不全を起こす事があります。

ICに過電圧や逆電圧を印加する事により、IC内に寄生トランジスタを発生させます。
その寄生トランジスタの影響でICは、ラッチします。

ラッチアップは、MOS構造 ICのみでなくバイポーラ―構造のICでも発生します。
よって、ICに定格外の電圧を印加してはなりません。

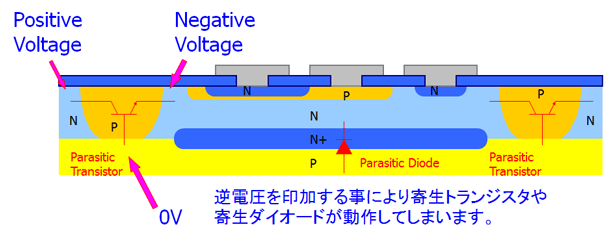

図は、バイポーラ構造のICの断面構造を示したものです。

バイポーラ構造 図:バイポーラ構造
