デジタルオーディオ向け低位相雑音水晶発振用IC NJU6222のサンプル出荷開始
新日本無線株式会社(本社：東京都中央区 代表取締役社長：小倉 良)は、D/Aコンバータを備えるデジタルオーディオ機器の音質向上に寄与する低位相雑音の基本波水晶発振用IC「NJU6222」のサンプル出荷を開始しました。
概要
NJU6222は、デジタルオーディオに使用されるD/Aコンバータのマスタークロック生成に最適です。
TVやラジオのデジタル放送化、ハイレゾ音源の普及などにより、スマートフォン、タブレット端末、パソコン、ポータブルオーディオ、カーオーディオ、ホームオーディオなどのあらゆるオーディオ機器に高音質化が求められています。これらの機器に搭載されている、デジタル信号をアナログ信号に変換するD/Aコンバータのマスタークロックに、低位相雑音のクロックを使用することにより、原音（源信号）に忠実なアナログ信号に変換することが出来ます。
これにより、オーディオ機器は原音を忠実に再現できるため、高音質化が可能です。
NJU6222は、デジタルオーディオの高音質化に向けた回路の最適化と低雑音プロセスを活用することによって、水晶振動子（20MHz～50MHz）と組合せるクロック発振用ICとして世界最高水準の低位相雑音*1を実現しました。
また、動作電圧はポータブル機器への搭載に最適な低電圧から据置機器へ搭載可能な電圧まで、広い電圧範囲での低位相雑音特性を有します。
- *1
2016年3月 当社調べ
特長
SPXO*2向け発振用ICとして世界最高水準の低位相雑音を実現
20MHzから50MHzの水晶発振子と組み合わせることにより低位相雑音が実現出来ます。また、低位相雑音を実現しているため、RMSジッタも低減出来ます。

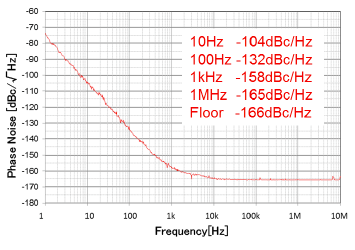

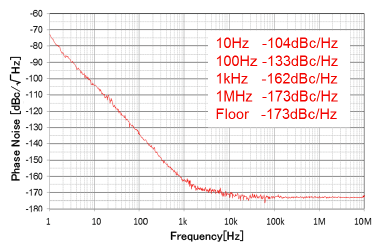

| 位相雑音 | -158dBc/Hz @1kHz offset(fOSC=49.152MHz,VDD=1.8V) -162dBc/Hz @1kHz offset(fOSC=49.152MHz,VDD=3.3V) |
|---|---|
| RMSジッタ | 0.13psec @12kHz to 20MHz(fOSC=49.152MHz,VDD=1.8V) 0.05psec @12kHz to 20MHz(fOSC=49.152MHz,VDD=3.3V) |
- *2
Simple Packaged Crystal Oscillator
広い動作電圧範囲 1.62～3.63V
バッテリー駆動のポータブルデジタルオーディオ機器からカーステレオや据え置き型オーディオ機器まで対応します。
チップサイズ 0.58 x 0.588mm
供給はChip及びWaferで提供。SMD2016サイズへの搭載など水晶発振器の小型化が可能です。
製品機能
| 低位相雑音 | -158dBc/Hz @1kHz offset(fOSC=49.152MHz,VDD=1.8V) -162dBc/Hz @1kHz offset(fOSC=49.152MHz,VDD=3.3V) |
|---|---|
| 発振周波数 | 20MHz to 50MHz |
| 動作電源電圧 | 1.62V～3.63V |
| 動作温度範囲 | Topr= -40ºC～+125ºC |
| トライステート出力 | |
| スタンバイ機能 | 発振停止及び出力ハイインピーダンス |
| チップサイズ | 0.58 x 0.588mm |
| チップ厚 | 130µm |
| 外形 | Chip, Wafer |
アプリケーション
- スマートフォン/タブレット端末、ノートパソコン/デスクトップパソコン、ポータブルオーディオ
- カーオーディオ、ホームオーディオ、ホームシアター、電子楽器
- 無線モジュール etc.
生産予定／サンプル
- 2016年7月より量産開始
